앰프 + 패시브 스피커 연결하기

앰프와 패시브 스피커를 연결하는 방법을 설명합니다.
뭘 사야 할지 몰라 세운상가 헤매고 다녔던 기억이 나는군요.

시작하기

앰프

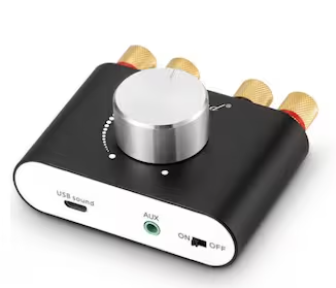

NOBSOUND NS-01G

알리에서 2-3만원에 구매가능합니다.

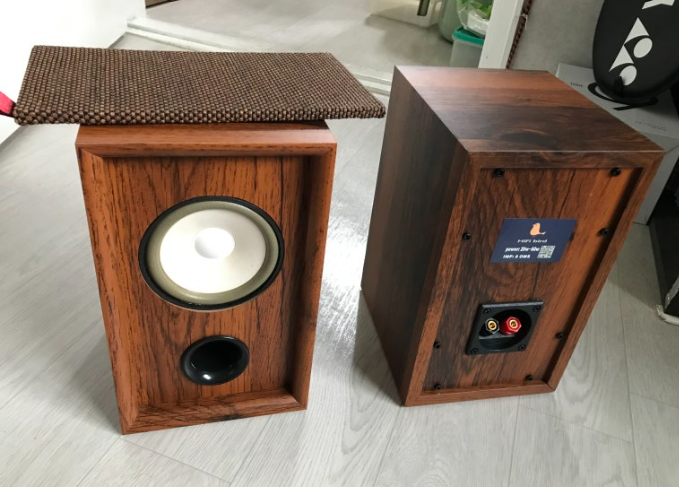

패시브 스피커

이름없는 패시브 스피커

지금은 구매 불가능한 스피커입니다.
스팩은 아래와 같습니다.

power: 20w – 60w
IMP: 8 OMS

20w / 8 OMS 짜리 대체 패시브 스피커를 구해줍니다.

AOSIBAO 4 Inch Full Range Speaker 4Ohm 50W Passive Audio Speakers HIFI Home Loudspeaker Stereo Woodiness Home Theater Sound Box
요거 비슷해 보이네요. 알리에서 구매 가능합니다.
헐… 한쌍에 4.7만원인가…

전원 아답터

12V 5A 아답터를 구해 줍니다.
쿠팡에서 구매하면 됩니다.

케이블

저렴하므로 나중을 위해 추가 구매해 놓는 것도 좋습니다.
usb-a to 5핀 케이블은 위 앰프가 지원하니까 선택가능한 것입니다.
모든 앰프가 USB 입력을 지원하지는 않습니다.

3.5 to 3.5mm 케이블 : 한개 (PC 로 연결시)
usb-c to 3.5mm 케이블 : 한개 (핸드폰으로 연결시)
usb-a to 5핀 케이블 : 한개 (PC 로 연결시, 음질이 좀 더 좋아짐)

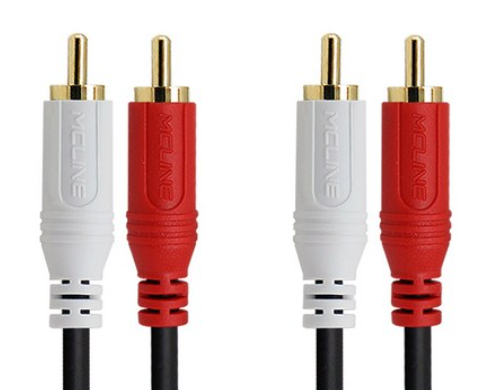

2rca to 2rca 케이블 : 두개 (스피커 연결용)

가끔 위 검색어로 검색해도 두가지 이상의 모양이 다른 상품이 보일 수 있습니다.
그럴때는 어떻게 꼽지??? 만 생각하면 무엇을 사야할지 알게 됩니다.

연결하기

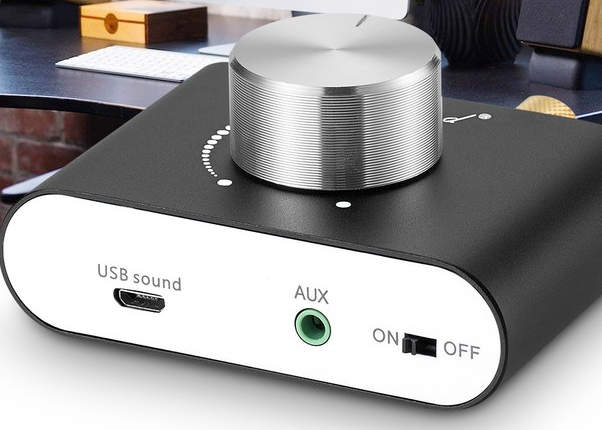

PC 로 연결할 경우 usb-a to 5핀 케이블 을 이용해 PC usb-a 에 한쪽을 꼽고,
USB sound 라고 써 있는 곳에 꼽아줍니다.

3.5 to 3.5mm 케이블 를 이용할 경우,
PC 이어폰 단자에 한쪽을 꼽고, AUX 라고 써 있는 곳에 한쪽을 꼽아줍니다.

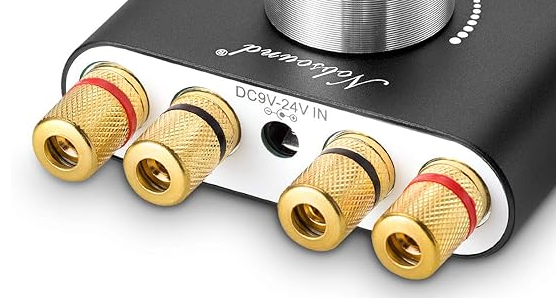

패시브 스피커를 연결합니다.
아래 사진에서는 보이지 않지만 L/R 같이 왼쪽 오른쪽을 표시가 있습니다.
2rca to 2rca 케이블 를 꼽아줍니다.
간단히 빨간거 꼽고 나머지 한쪽을 남는 쪽에 꼽습니다.
빨간거 표시하는 방식은 제품마다 제각각이지만 잘 찾아보면 분명 있습니다.
패시브 스피커도 꼽아줍니다.
스피커는 좌우 개념이 없고 그냥 책상위에 어디에 놓아 두느냐가 left/right 가 됩니다.

전원 케이블도 연결해 줍니다.

음악듣기

앰프의 전원을 키고, 음악앱을 실행시켜 음악을 들을 수 있습니다.
볼륨 세팅의 기본은 음원(PC or 핸드폰) 의 볼륨을 최대로 하고,
앰프의 볼륨을 조절하는 것입니다.
