nRF52840 Dongle 을 이용한 블루투스 패킷 스니핑

아래 테스트는 우분투 환경에서 진행합니다.

사전준비

# 1. 시스템 패키지 업데이트 및 필요 도구 설치
sudo apt update
sudo apt install -y wireshark python3-pip python3-serial

# 2. Wireshark 권한 설정 (현재 사용자를 wireshark 그룹에 추가)
sudo usermod -aG wireshark $USER
sudo usermod -aG dialout $USER

# 3. virtualenv
sudo apt-get install -y virtualenv
mkdir -p ~/work/nRF52840
cd ~/work/nRF52840
python -m venv venv
source venv/bin/activate

펌웨어 다운로드

wget https://nsscprodmedia.blob.core.windows.net/prod/software-and-other-downloads/desktop-software/nrf-sniffer/sw/nrf_sniffer_for_bluetooth_le_4.1.1.zip

unzip nrf_sniffer_for_bluetooth_le_4.1.1.zip

# 펌웨어
ls -al hex/sniffer_nrf52840dongle_nrf52840_4.1.1.hex

# Wireshark 연동 플러그인 스크립트
ls -al extcap/

펌웨어 플래싱

Window PC 에서 진행합니다.

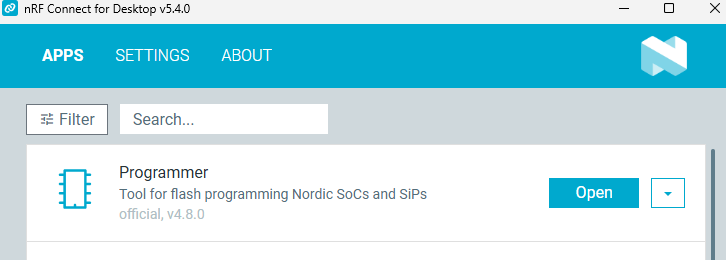

nRF Connect for Desktop 실행

nRF Connect for Desktop

Programmer 실행

등글 연결

nRF52840 Dongle DFU 모드 진입

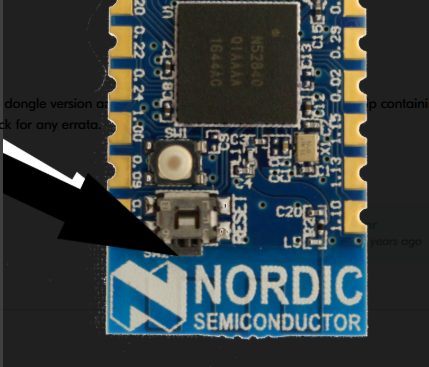

아래 사진을 참조해서 화살표 끝의 스위치를 눌러줍니다.

1-3초간 눌러주면 LED 가 점멸하기 시작합니다.

라즈베리파이3 에서 아무 작동을 하지 않았고, 라즈베리파이4 에서 정상적으로 DFU 모드로 진입했습니다.
내 기기만의 문제인지는 모릅니다.

sniffer_nrf52840dongle_nrf52840_4.1.1.hex 드래그 드랍

Write 버튼을 누릅니다.

Wireshark extcap 플러그인 설치

# extcap 파이썬 패키지 의존성 설치
pip3 install -r extcap/requirements.txt

# Wireshark extcap 디렉토리 생성 및 파일 복사
mkdir -p ~/.local/lib/wireshark/extcap
cp -r extcap/* ~/.local/lib/wireshark/extcap/
chmod +x ~/.local/lib/wireshark/extcap/nrf_sniffer_ble.py

실행 (With GUI)

wireshark

실행 (Without GUI)

sudo apt update
sudo apt install tshark

# 네트워크 인터페이스 목록 확인
tshark -D

# 특정 인터페이스에서 패킷 실시간 캡처
# 인터페이스 번호로 실행
tshark -i 12

# 또는 인터페이스 경로/이름으로 실행
tshark -i /dev/ttyACM0-4.4

tshark -i /dev/ttyACM0-4.4 -Y 'nordic_ble.rssi >= -70' -t a --color

tshark -i /dev/ttyACM0-4.4 -Y 'nordic_ble.rssi >= -60' -t a \
  -T fields \
  -e frame.number \
  -e frame.time \
  -e nordic_ble.channel \
  -e btle.advertising_header.pdu_type \
  -e btle.advertising_address \
  -e btle.length \
  -e nordic_ble.rssi\
  -e btcommon.eir_ad.entry.company_id \
  -e btcommon.eir_ad.entry.device_name
